Debeloplastne keramične podlage

Debeloslojni keramični substrati so specializirani materiali, ki se uporabljajo v elektronskih komponentah in vezjih. Sestavljeni so iz plasti keramičnega materiala, običajno aluminijevega oksida (Al2O3), s prevodnimi in izolacijskimi materiali, nanesenimi nanje s postopkom sitotiska. Ti substrati služijo kot osnova za namestitev in medsebojno povezovanje elektronskih komponent.

Ključne točke debeloplastnih keramičnih podlag

1. Sestava materiala

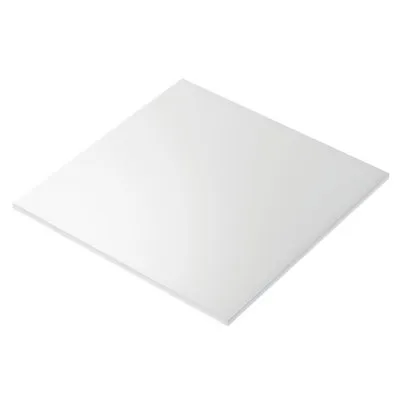

Osnovni material je običajno aluminijev oksid (Al2O3), izbran zaradi svoje odlične toplotne prevodnosti, mehanske trdnosti in električnih izolacijskih lastnosti. Glede na posebno uporabo se lahko uporabijo tudi drugi keramični materiali.

2. Postopek sitotiska

Tehnologija debelega filma vključuje nanašanje plasti prevodne, uporovne in dielektrične paste na keramično podlago s postopkom sitotiska. Ta postopek omogoča natančno postavitev teh materialov v določene vzorce.

3. Prevodne plasti

Te plasti so običajno narejene iz plemenitih kovin, kot so srebro, zlato ali paladij. Služijo kot prevodne poti za električne signale.

4. Uporovne plasti

Te plasti so narejene iz materialov z visoko upornostjo, kot sta rutenijev oksid ali nikelj-krom. Uporabljajo se za ustvarjanje uporov na substratu.

5. Dielektrične plasti

Izolacijske plasti, običajno izdelane iz stekla ali keramike, so dodane za ločevanje prevodnih sledi in komponent.

6. Postopek žganja

Po nanosu vsakega sloja je podlaga žgana v visokotemperaturni peči. Ta proces sintra materiale in ustvarja trdno, integrirano strukturo.

7. Integracija komponent

Elektronske komponente, kot so upori, kondenzatorji in celo nekatere vrste polprevodniških naprav, je mogoče neposredno namestiti na debeloplastne keramične podlage. To poenostavi postopek sestavljanja elektronskih vezij.

Prednosti

Visoka integracija

Debeloslojni keramični substrati omogočajo visoko gostoto komponent in miniaturizacijo elektronskih vezij.

Toplotno upravljanje

Keramični material zagotavlja dobro toplotno prevodnost in pomaga pri odvajanju toplote iz komponent.

Zanesljivost

Integrirana struktura zmanjša število medsebojnih povezav, kar lahko povzroči večjo zanesljivost.

Uporaba debeloplastnih keramičnih substratov

Hibridna integrirana vezja (HIC)

Debeloplastni substrati se pogosto uporabljajo v HIC, ki združujejo prednosti integriranih vezij (IC) in diskretnih komponent.

Senzorji

Uporabljajo se v različnih tipih senzorjev, vključno s senzorji tlaka, temperaturnimi senzorji in plinskimi senzorji.

močnostna elektronika

Debeloplastni substrati se uporabljajo v močnostnih modulih za aplikacije, kot so motorni pogoni in inverterji.

Materialne lastnosti debeloplastnih keramičnih podlag
