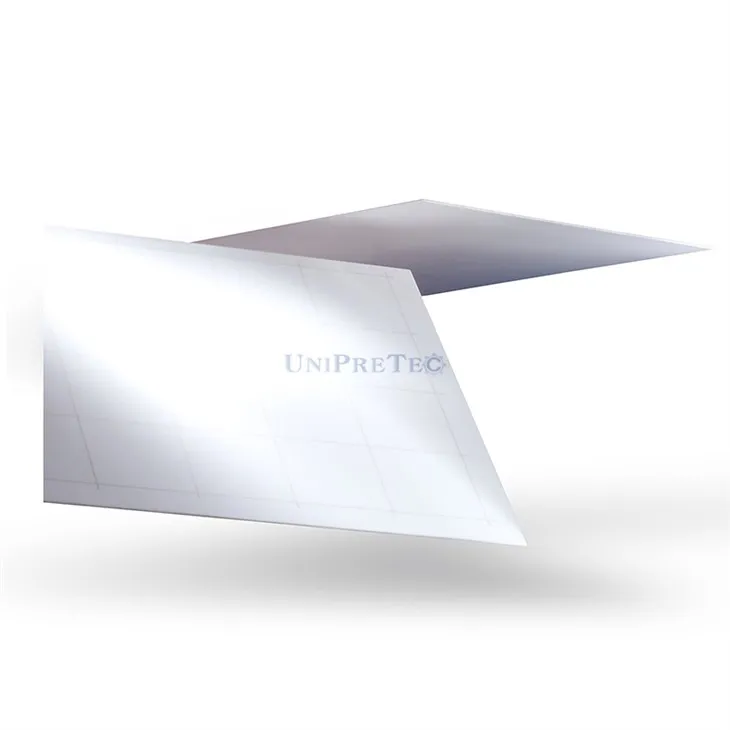

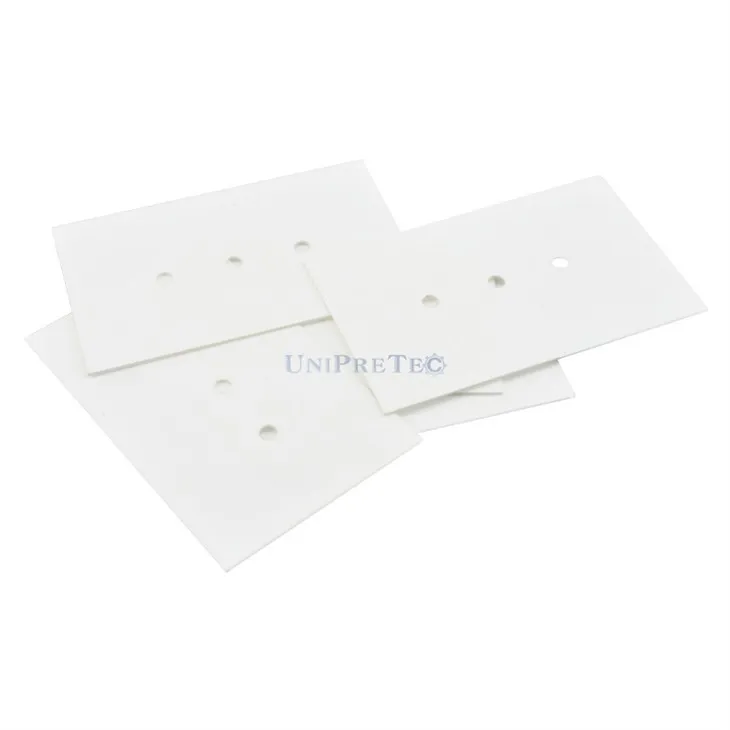

Debeloplastna keramična podlaga iz aluminijevega oksida

Debeloplastni keramični substrat iz aluminijevega oksida je kritična komponenta v različnih elektronskih aplikacijah. Ta specializirana podlaga je izdelana iz aluminijevega oksida, "debel film" pa se nanaša na postopek nanosa in žganja več plasti prevodnih in izolacijskih materialov na površino keramike, kar omogoča integracijo različnih elektronskih komponent.

Sestava

Podlaga je sestavljena predvsem iz aluminijevega oksida (Al2O3), ki je znan po visoki dielektrični trdnosti in izjemni toplotni stabilnosti. To zagotavlja, da lahko substrat prenese visoke temperature in težke pogoje delovanja.

Proizvodni proces

1. Priprava podlage

Postopek se običajno začne z visokokakovostno keramično ploščo iz aluminijevega oksida. Ta plošča je razrezana, brušena in polirana, da dosežemo želene dimenzije in površinsko obdelavo.

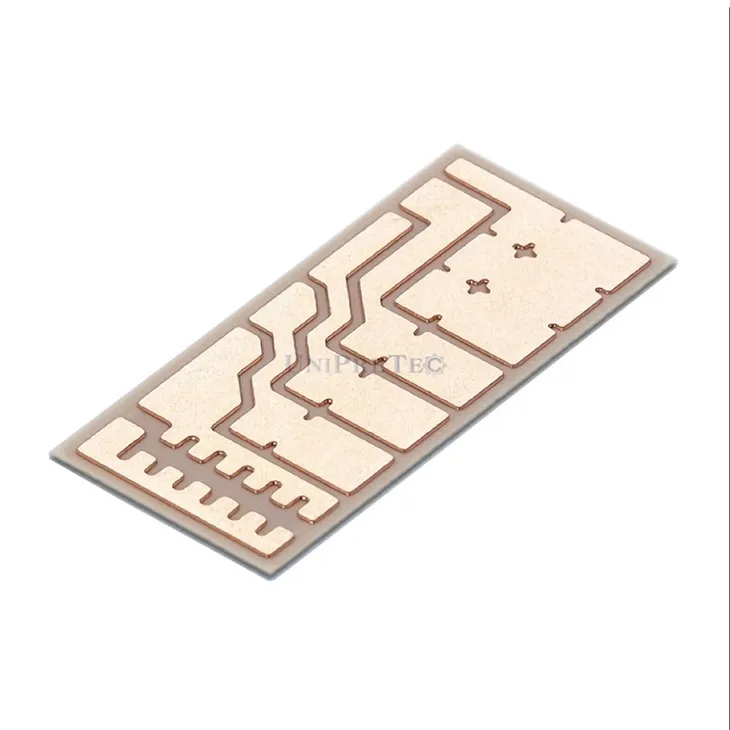

2. Nanašanje debelega filma

Odlaganje debelih slojev filma vključuje sitotisk mešanice prevodnih in izolacijskih past na površino keramične podlage. Te paste so sestavljene iz fino mletih kovinskih delcev (npr. srebro, zlato) in izolacijskih materialov (npr. steklena frita). Postopek sitotiska ustvarja natančne vzorce prevodnih sledi in izolacijskih plasti.

3. Sušenje in žganje

Po nanašanju se substrat posuši, da se iz paste odstranijo topila. Nato se žge v visokotemperaturni peči, ki sintra materiale in jih stopi na podlago iz aluminijevega oksida. Ta postopek žganja je ključen za doseganje želenih električnih in mehanskih lastnosti.

4. Pritrditev komponente

Ko so plasti debelega filma nameščene, je mogoče elektronske komponente, kot so upori, kondenzatorji in polprevodniški čipi, pritrditi na podlago s posebnimi tehnikami spajkanja ali prevodnimi lepili.

5. Končno testiranje in kontrola kakovosti

Sestavljen substrat je podvržen strogemu testiranju, da se zagotovi, da izpolnjuje navedena merila električne in mehanske učinkovitosti. To lahko vključuje testiranje električne kontinuitete, meritve izolacijskega upora in preskuse termičnega cikla.

Aplikacije

Debeloslojni keramični substrati iz aluminijevega oksida se široko uporabljajo v različnih elektronskih aplikacijah, vključno z:

1. Integrirana vezja (IC)

Služijo kot osnova za sestavljanje elektronskih komponent, zagotavljajo potrebne električne povezave in mehansko podporo za IC čipe.

2. Mikroelektronika

Ti substrati so temeljni pri proizvodnji miniaturiziranih elektronskih naprav, kot so senzorji, MEMS (mikro-elektromehanski sistemi) in mikrofluidne naprave.

3. Močnostna elektronika

Zaradi visoke toplotne prevodnosti se substrati iz aluminijevega oksida običajno uporabljajo v močnostnih modulih, kjer je učinkovito odvajanje toplote ključnega pomena za ohranjanje delovanja naprave.

4. RF in mikrovalovne naprave

Zaradi visokofrekvenčnih lastnosti aluminijevega oksida je primeren za aplikacije, ki vključujejo radiofrekvenčne (RF) in mikrovalovne signale, kot so telekomunikacije in radarski sistemi.

5. LED embalaža

Substrati iz aluminijevega oksida igrajo ključno vlogo pri zagotavljanju električnih povezav in toplotnega upravljanja za naprave LED (Light Emitting Diode).

Prednosti

1. Visoka električna izolacija

Izjemne električne izolacijske lastnosti preprečujejo neželeno uhajanje toka in zagotavljajo zanesljivo elektronsko delovanje.

2. Toplotno upravljanje

Visoka toplotna prevodnost pomaga pri učinkovitem odvajanju toplote, kar je ključni dejavnik pri aplikacijah z visoko močjo.

3. Dimenzijska stabilnost

Keramične podlage iz aluminijevega oksida imajo nizko toplotno razteznost, kar zagotavlja stabilnost v različnih temperaturnih okoljih.

4. Združljivost s tehnikami mikroizdelave

Te substrate je mogoče enostavno vključiti v procese mikrofabrikacije, kar omogoča ustvarjanje kompleksnih in miniaturiziranih elektronskih vezij.
